消防評估軟件中人員疏散能力模擬軟件增加樓層

增加樓層

將通過添加多層模型的組件來完成其余的幾何圖形。

1. 在樓層列表中的導航面板上，選擇添加新的。
2. 在“ 新建樓層”對話框的“ 輸入樓層位置”框中，鍵入10 ft。單擊確定。
3. 對每個樓層重復步驟1-2，直到創建了60.0 ft樓層。
4. 在“視圖”工具欄上，選擇“ 顯示導入的幾何”。
5. 在“ 樓層”列表的“導航”面板上，選擇“ 樓層10.0 ft”。

從此列表框中選擇一個地板會將其設置為“活動地板”，并隱藏其他地板。

6. 在3D視圖上，右鍵單擊“地板10.0英尺”天花板，然后單擊“ 隱藏”。

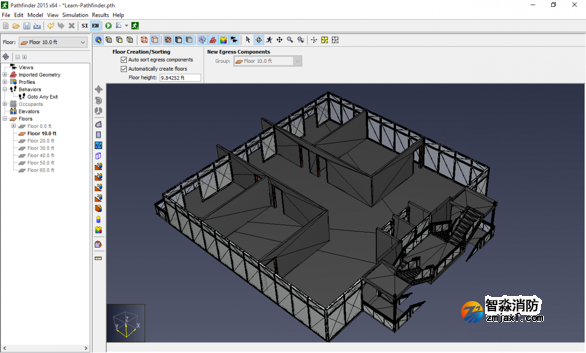

隱藏天花板之后，您應該能夠查看導入的幾何圖形的地板和墻壁。

7. 在“繪圖”工具欄上，單擊“ 從導入的幾何圖形提取地板”。
8. 在3D視圖上，單擊10.0英尺樓層上的任意位置。
9. 在“視圖”工具欄上，清除“ 顯示導入的幾何圖形”。
10. 除電梯房門外，增加9個門，類似于創建乘員中的0.0英尺地板。
11. 在“導航”面板上，右鍵單擊Floor 10.0 ft，然后單擊添加乘員。
12. 在“ 按數字添加”對話框中的“ 添加乘員”對話框中，鍵入100。單擊確定。

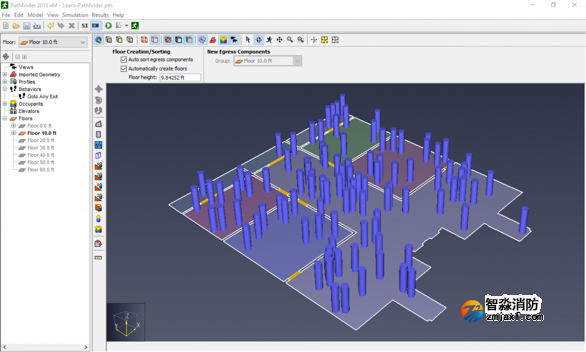

已成功添加新樓層和人員。

1. 復制樓層和乘員

將對象從第二層復制到模型的其他層。由于中間樓層相同，因此速度更快。

1. 在“導航”面板上，選擇“ 樓板10.0英尺”。
2. 在“繪圖”工具欄上，單擊“ 復制/移動對象”。
3. 在屬性面板上，選擇“ 復印模式”。
4. 在屬性面板上的“ 副本”框中，鍵入4。
5. 在屬性面板的“ 移動Z”框中，鍵入10 ft。
6. 在屬性面板上，單擊“ 復制/移動”。
7. 在“導航”面板上，展開“ 乘員”列表，然后選擇10.0英尺樓層的乘員組。
8. 重復步驟2至6，在10.0英尺處創建4個副本。

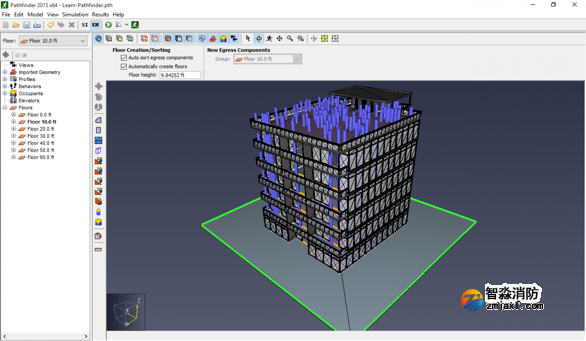

您可以復制每個乘員組的布置，而不是復制乘員。右鍵單擊“導航”面板中的地板，單擊“ 添加乘客”，然后完成“ 添加乘客”對話框。

2. 添加屋頂地板

頂層與中層不同，因此我們需要分別提取它。

1. 在“導航”面板上，右鍵單擊“ 樓層”，然后單擊“ 顯示”。
2. 在“視圖”工具欄上，選擇“ 顯示導入的幾何”。
3. 在“繪圖”工具欄上，單擊“ 從導入的幾何圖形提取地板”。
4. 在3D視圖上，單擊屋頂地板上的任意位置。
5. 在“導航”面板上，右鍵單擊“ 地板60.0英尺”，然后單擊“ 添加乘客”。
6. 在“ 按數字添加”對話框中的“ 添加乘客”對話框中，鍵入100。單擊確定。

3. 創建著陸和樓梯

將在導入的樓梯上創建一個導航網格，以便乘員可以在樓層之間穿越。

1. 在“ 樓層”列表中的“導航”面板上，選擇“ 顯示全部”。
2. 在“視圖”工具欄上，選擇“ 顯示導入的幾何”。
3. 在“繪圖”工具欄上，單擊“ 從導入的幾何圖形提取地板”
4. 在3D視圖上，單擊連接到四個樓梯的平臺上的任意位置。

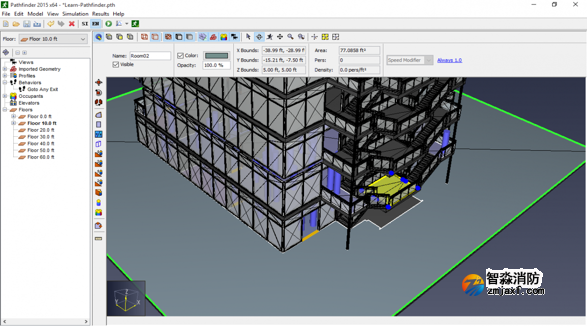

平臺連接到四個樓梯。

5. 在“視圖”工具欄上，清除“ 顯示導入的幾何圖形”。
6. 在“繪圖”工具欄上，單擊通過在每個邊緣上選擇一個點，在兩個邊緣之間創建樓梯。
7. 對于連接到底部平臺的四個樓梯之一，單擊底部和頂部邊緣上的點以創建樓梯。

單擊之前，當指針位于可接受的邊緣時，將出現一條線。第二次單擊之前，當指針位于可接受的邊緣上時，將出現樓梯。

8. 對連接到底部平臺的其他三個樓梯重復步驟6 – 7。

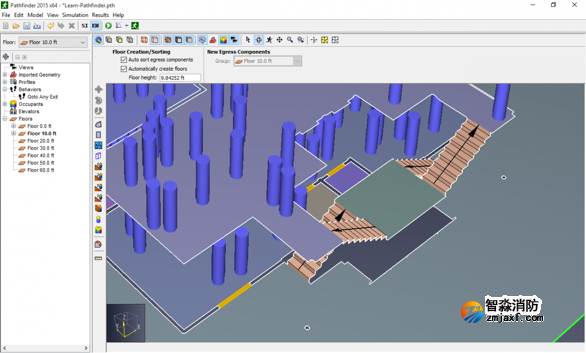

已成功創建樓梯。

4. 復制著陸點和樓梯

1. 在3D視圖上，按住Ctrl鍵的同時單擊四個樓梯和平臺。
2. 在“繪圖”工具欄上，單擊“ 復制/移動對象”。
3. 在屬性面板上，選擇“ 復印模式”。
4. 在屬性面板上的“ 副本”框中，鍵入5。
5. 在屬性面板的“ 移動Z”框中，鍵入10 ft。
6. 在屬性面板上，單擊“ 復制/移動”。
