在本教程中，您將模擬5m x 5m房間拐角處的生火。 房間有1m門口。 您將學習如何測量隔室中的煙層高度和熱流門口。 門起初將關閉，但將在煙霧探測器啟動后打開。
在此示例中，我們還介紹了一些更實際的考慮，模擬：

• 我們討論了火災的放熱率如何隨時間變化，展示了一種方法計算此數據。
• 我們演示了如何添加控件，以便煙霧探測器的激活將打開一個封閉的門。
• 我們將反應更改為與新西蘭建筑法規C / VM2中描述的相匹配-驗證方法：消防安全設計框架

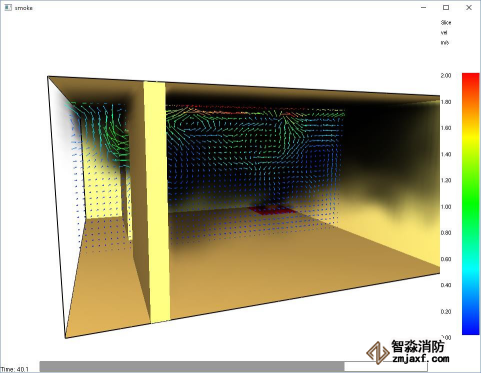

圖1.在模型中冒煙，氣流從門的底部向外流到頂部。

在本教程中，您將：

• 產生具有隨時間變化的放熱率（HRR）的火。
• 定義一個與新西蘭消防安全框架相對應的新反應。
• 使用孔創建門口。
• 添加煙霧探測器，該煙霧探測器在激活時會打開門。
• 添加流量測量設備以測量通過門的熱量。
• 添加圖層分區設備（以測量圖層高度）。

在整個示例中，說明將描述使用菜單對話框的數據輸入。 這樣做是為了清楚和一致。 但是，PyroSim提供了繪圖工具和快捷工具欄，它們可以加快許多這些任務的速度。 鼓勵用戶嘗試使用這些替代方法來創建模型。

選擇國際單位：

1.在“視圖”菜單上，單擊“單位”，然后選擇“ SI”以使用公制顯示值。

命名并保存模型
在開始時保存模型是一個好主意。這樣一來，您便可以在以后的任何時間保存它，并返回繼續工作。

1.在“文件”菜單上，單擊“保存”。
2.選擇保存模型的位置。因為FDS模擬會生成許多文件和大量數據，所以為每個模擬使用一個新文件夾是一個好主意。在此示例中，我們將創建一個Smoke Layer文件夾，并將文件命名為smoke layer.psm。
3.單擊確定保存模型。

基于新西蘭驗證方法的反應
在此示例中，我們將演示如何創建與新西蘭建筑法規C / VM2-驗證方法：消防安全設計框架中定義的反應相對應的反應。新西蘭法規定義了消防產品，但未指定輸入的燃料成分，請參見圖2。

我們將假定按照FDS用戶手冊（第12章）中所述的化學計量簡單化學反應。此一般關系由下式給出：

利用這種關系和指定的產品種類，我們可以解決燃料的成分C₁
